Protection contre la foudre 220v triphasé

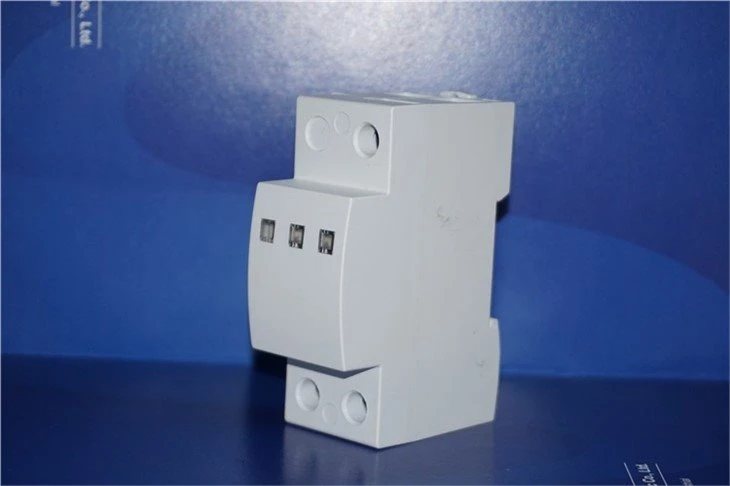

Solaire 600V 2P 20-40kA DC SPD 3P+N Type 2 DC Dispositif de protection solaire contre les surtensions bipolaire, 600V, 20-40 kA.

Parafoudre 1000VDC Grid Tie

Les DS60PV sont des parasurtenseurs robustes de type 1, recommandés lorsqu'un coup de foudre direct est possible sur l'installation. Ils sont disponibles dans des tensions de fonctionnement de 500 et 1000 VDC. L'utilisation d'un parasurtenseur de type 1 est recommandée aux deux extrémités de la ligne d'alimentation CC (côté panneau solaire et côté onduleur/convertisseur). Le est fabriqué avec un boîtier monobloc et se monte sur rail DIN. Les parasurtenseurs PV sont à montage DIN et sont idéaux pour être placés à l'intérieur des boîtes de jonction.

Présentation de la protection contre les surtensions CC

Les systèmes solaires photovoltaïques (PV) sont des projets très exigeants et coûteux. Ils nécessitent souvent que le système solaire photovoltaïque soit opérationnel pendant plusieurs décennies avant de pouvoir générer le retour sur investissement souhaité.

De nombreux fabricants garantissent une durée de vie du système supérieure à 20 ans, tandis que l'onduleur n'est généralement garanti que 5 à 10 ans. Tous les coûts et retours sur investissements sont calculés sur la base de ces périodes. Cependant, de nombreux systèmes photovoltaïques n'atteignent pas la maturité en raison de la nature exposée de ces applications et de leur interconnexion avec le réseau électrique AC. Les panneaux solaires photovoltaïques, avec leur cadre métallique et montés à l'air libre ou sur des toits, agissent comme un très bon paratonnerre. Pour cette raison, il est prudent d'investir dans une protection contre les surtensions pour éliminer ces menaces potentielles et ainsi maximiser la durée de vie des systèmes. Le coût d'un système complet de protection contre les surtensions est inférieur à 1 % des dépenses totales du système.

Pratiques recommandées

1) Système de mise à la terre

Les protecteurs de surtension dérivent les transitoires vers le système de mise à la terre. Un chemin de terre à faible impédance, au même potentiel, est essentiel pour que les parasurtenseurs fonctionnent correctement. Tous les systèmes d'alimentation, lignes de communication, objets métalliques mis à la terre et non mis à la terre doivent être reliés de manière équipotentielle pour que le schéma de protection fonctionne efficacement.

2) Connexion souterraine du réseau PV externe à l'équipement de contrôle électrique

Si possible, la connexion entre le générateur photovoltaïque externe et l'équipement de contrôle de puissance interne doit être souterraine ou blindée électriquement pour limiter le risque de coups de foudre directs et/ou de couplage.

3) Régime de protection coordonné

Tous les réseaux d'alimentation et de communication disponibles doivent être traités avec une protection contre les surtensions pour éliminer les vulnérabilités du système PV. Cela inclurait l'alimentation secteur CA principale, la sortie CA de l'onduleur, l'entrée CC de l'onduleur, le combinateur de chaînes photovoltaïques et d'autres lignes de données/de signaux connexes telles que RS-485, boucle de courant 4-20 mA, PT-100, RTD et modems téléphoniques.

Caractéristiques

● Pôle : 2P

● Test classifié : II

● Uoc max : 600 VCC

● Tension de fonctionnement continue maximale : 600 VCC

● Courant de décharge nominal In (8/20) : 20 kA

● Courant de décharge maximum (8/20s) : 40 kA

● Niveau de protection de tension vers le haut : 2 kV

● Certification : IEC61643-1

Conditions et Dimensions

● Capacité de câblage fil dur : 4 ~ 25 mm

● Fil souple : 4~16 mm²

● Longueur de dénudage : 10 mm

● Couple : Circuit principal 3. 5 Nm

● Classe de protection : Tous les profils IP40 ; Port de connexion IP20

● Température ambiante : -30 degrés C à 70 degrés C

● Environnement d'installation : aucun choc ni vibration évidents

● Dimensions (Largeur x Hauteur x Profondeur) : 36 x 90 x 67. 6

● Poids : 0,24 kg.

1. Protection contre les surtensions améliorée

2. Modules enfichables simplifiés

3. Espérance de vie plus longue

4. Indicateurs de déconnexion

5. Signalisation à distance des défauts

6. Optimisé pour les surtensions temporaires ou TOV (version VG)
