Quelle est la tension résiduelle d'un SPD DC ?

Salut! En tant que fournisseur de SPD DC, on me pose souvent des questions sur la tension résiduelle d'un SPD DC. Alors, j'ai pensé que je prendrais un moment pour le décomposer pour vous.

Tout d’abord, parlons de ce qu’est un SPD DC. Un dispositif de protection contre les surtensions CC (SPD) est un composant crucial des systèmes électriques. Il est conçu pour protéger les équipements sensibles des effets néfastes des surtensions dans les circuits à courant continu (CC). Ces surtensions peuvent provenir de diverses sources, comme la foudre, les opérations de commutation sur le réseau électrique ou même les interférences électromagnétiques.

Désormais, la tension résiduelle d'un SPD DC est un concept extrêmement important. Lorsqu'une surtension frappe le SPD, l'appareil entre en action pour détourner l'excès de courant de l'équipement protégé. Mais voici le problème : même si le SPD fait son travail, il reste encore une certaine tension aux bornes de l'appareil une fois qu'il a commencé à conduire le courant de surtension. Cette tension restante est ce que nous appelons la tension résiduelle.

Pensez-y comme ça. Vous savez comment faire lorsque vous essayez d'arrêter une crue d'eau avec un barrage ? Le barrage peut bloquer la majeure partie de l’eau, mais il en reste encore un peu qui parvient à s’infiltrer. De la même manière, le SPD DC peut bloquer la majeure partie de la surtension, mais il en reste une petite quantité, qui est la tension résiduelle.

Pourquoi la tension résiduelle est-elle importante ? Eh bien, cela affecte directement le niveau de protection que le SPD peut fournir. Plus la tension résiduelle est faible, meilleure est la protection de votre équipement. Si la tension résiduelle est trop élevée, cela pourrait quand même endommager l'électronique sensible que le SPD est censé protéger.

Disons que vous disposez d'un équipement qui ne peut gérer qu'une tension maximale de, disons, 100 volts. Si la tension résiduelle du DC SPD est de 150 volts lors d'une surtension, ces 50 volts supplémentaires pourraient faire frire votre équipement. Il est donc très important de choisir un SPD DC avec une faible tension résiduelle.

Quelques facteurs peuvent influencer la tension résiduelle d'un SPD DC. L’un des principaux facteurs est le type de technologie utilisée dans le SPD. Différents types de composants de protection contre les surtensions, tels que les varistances à oxyde métallique (MOV) ou les tubes à décharge à gaz (GDT), ont des caractéristiques de tension résiduelle différentes. Les MOV sont assez courants et peuvent offrir des tensions résiduelles relativement faibles, en particulier pour les surtensions à croissance rapide. Les GDT, en revanche, gèrent mieux les surtensions à fort courant, mais peuvent avoir une tension résiduelle légèrement plus élevée.

Un autre facteur est la note actuelle du SPD. Généralement, à mesure que le courant de surtension augmente, la tension résiduelle augmente également. En effet, la résistance interne du SPD change dans des conditions de courant élevé. Ainsi, lorsque vous sélectionnez un SPD DC, vous devez prendre en compte les niveaux de surintensité attendus dans votre application.

Examinons maintenant certaines des applications dans lesquelles les SPD CC sont utilisés et comment la tension résiduelle joue un rôle.

DansSystèmes de signalisation pour parasurtenseurs, comme ceux utilisés dans les réseaux de télécommunications ou de transmission de données, les équipements sont extrêmement sensibles. Même une petite surtension peut perturber le signal ou endommager les composants. Ainsi, un SPD DC avec une très faible tension résiduelle est essentiel pour garantir le fonctionnement fiable de ces systèmes.

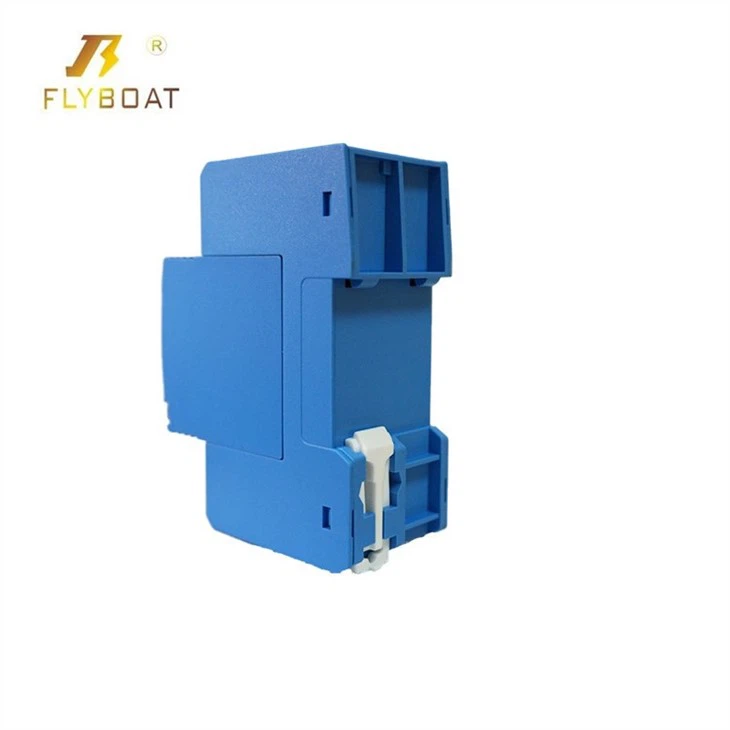

PourSPD de ligne électrique, qui sont utilisés pour protéger les alimentations dans les circuits CC, la tension résiduelle doit être soigneusement contrôlée. Si la tension résiduelle est trop élevée, elle peut provoquer des fluctuations de l'alimentation électrique, entraînant des dysfonctionnements ou une panne prématurée des équipements connectés.

DansSystème solaire 1000V, les SPD DC sont utilisés pour protéger les panneaux solaires, les onduleurs et d'autres composants contre les surtensions induites par la foudre. La nature haute tension des systèmes solaires signifie que toute tension résiduelle excessive peut avoir un impact significatif sur l'efficacité et la durée de vie de l'équipement. Ainsi, le choix d'un SPD DC avec une faible tension résiduelle est crucial pour les performances à long terme du système solaire.

Lorsque vous achetez un SPD CC, vous verrez généralement la tension nominale résiduelle spécifiée dans la fiche technique du produit. Il est généralement exprimé en volts et est mesuré dans des conditions de test spécifiques, telles qu'un certain niveau de courant de surtension et une certaine forme d'onde. Assurez-vous de prêter une attention particulière à ces détails lorsque vous comparez différents SPD.

Il est également important de noter que l'installation du DC SPD peut affecter la tension résiduelle. Une installation appropriée, avec des connexions courtes et à faible impédance, peut aider à minimiser les chutes de tension supplémentaires et à garantir que le SPD fonctionne comme prévu.

En tant que fournisseur de SPD DC, j'ai pu constater par moi-même l'importance d'obtenir une tension résiduelle correcte. Nous proposons une large gamme de SPD CC avec différentes tensions résiduelles pour répondre à diverses applications. Que vous recherchiez une protection pour un système de signalisation à petite échelle ou une centrale solaire à grande échelle, nous avons ce qu'il vous faut.

Si vous êtes à la recherche d'un SPD CC et que vous souhaitez en savoir plus sur la façon dont la tension résiduelle affecte votre application spécifique, n'hésitez pas à nous contacter. Nous sommes là pour vous aider à faire le bon choix et garantir que votre équipement est bien protégé contre les surtensions.

En conclusion, la tension résiduelle d'un SPD DC est un facteur clé pour déterminer l'efficacité de la protection contre les surtensions. En comprenant de quoi il s'agit, ce qui l'affecte et comment cela affecte votre équipement, vous pouvez prendre une décision éclairée lors de la sélection d'un SPD DC. Donc, si vous avez des questions ou avez besoin de conseils pour choisir le SPD DC adapté à vos besoins, écrivez-nous simplement. Nous sommes impatients de vous aider à trouver la solution parfaite pour vos besoins en matière de protection contre les surtensions.

Références

• "Dispositifs de protection contre les surtensions : principes et applications" - Un guide technique sur la technologie de protection contre les surtensions.
• Fiches techniques du fabricant pour divers produits DC SPD.
