Quelle est la différence entre MOV (Metal Oxide Varistor) et les autres types de varistances AC ?

Salut! En tant que fournisseur de varistances AC, on me pose souvent des questions sur les différences entre MOV (Metal Oxide Varistor) et d'autres types de varistances AC. J’ai donc pensé vous expliquer tout cela dans ce blog.

Tout d’abord, parlons de ce que sont les varistances en général. Les varistances sont des composants électroniques utilisés pour protéger les circuits contre les surtensions. Ils ont une caractéristique de résistance non linéaire, ce qui signifie que leur résistance change en fonction de la tension qui les traverse. Lorsque la tension est normale, ils ont une résistance élevée et n'affectent pas beaucoup le circuit. Mais en cas de surtension, leur résistance chute considérablement, permettant au courant excédentaire de les traverser et de protéger le reste du circuit.

MOV (varistance à oxyde métallique)

MOV est l’un des types de varistances les plus populaires, et pour cause. Il est constitué d'un matériau céramique composé principalement de grains d'oxyde de zinc, séparés par de fines couches d'autres oxydes métalliques. Cette structure confère à MOV des propriétés vraiment intéressantes.

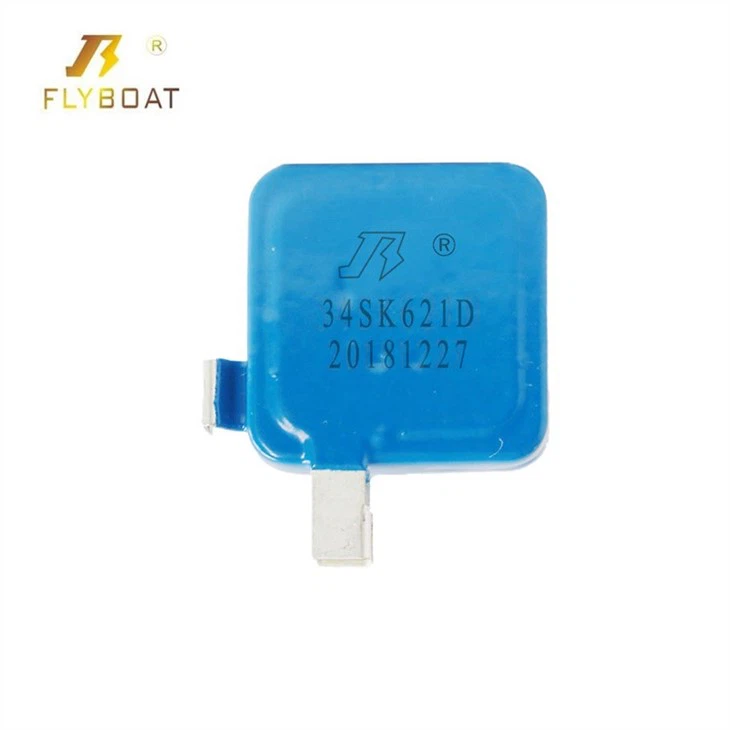

L'un des principaux avantages des MOV est leur grande capacité de gestion des surtensions. Ils peuvent gérer de grandes quantités d'énergie sur une courte période, ce qui les rend idéaux pour se protéger contre la foudre et autres transitoires à haute énergie. Par exemple, notreVaristance à oxyde métallique 34Sest conçu pour gérer efficacement les surtensions à haute énergie. Il a une faible tension de serrage, ce qui signifie qu'il peut rapidement détourner l'excès de courant des composants sensibles du circuit.

Un autre avantage des MOV est leur temps de réponse rapide. Ils peuvent commencer à conduire le courant presque instantanément lorsqu'une surtension se produit. Ceci est crucial car dans de nombreux cas, même un bref instant de surtension peut endommager les composants électroniques. Les MOV sont constamment sur leurs gardes, prêts à entrer en action dès que la tension augmente.

Les MOV offrent également une large gamme de tensions nominales. Que vous ayez besoin d'une protection pour un circuit basse tension ou haute tension, il existe probablement un MOV qui peut faire l'affaire. Cette flexibilité en fait un choix incontournable pour une variété d'applications, de l'électronique grand public aux systèmes électriques industriels.

Autres types de varistances CA

Bien que les MOV soient excellents, il existe d'autres types de varistances AC, et chacune a son propre ensemble de caractéristiques.

Une alternative courante est la varistance en carbure de silicium (SiC). Les varistances SiC ont en fait été l'un des premiers types de varistances à être développées. Ils sont constitués de grains de carbure de silicium et ont un mécanisme de fonctionnement différent de celui des MOV. Les varistances SiC sont connues pour leur stabilité à haute température. Ils peuvent fonctionner à des températures beaucoup plus élevées que les MOV sans dégradation significative de leurs performances. Cela les rend adaptés aux applications où les environnements à haute température sont préoccupants, comme dans certains fours industriels ou compartiments moteurs automobiles.

Cependant, les varistances SiC présentent quelques inconvénients. Ils ont généralement un courant de fuite plus élevé que les MOV. Le courant de fuite est la petite quantité de courant qui traverse la varistance même lorsque la tension se situe dans la plage normale. Un courant de fuite plus élevé peut entraîner des pertes d'énergie au fil du temps et, dans certains cas, également provoquer un auto-échauffement, ce qui peut affecter les performances et la durée de vie de la varistance.

Un autre type est la varistance au sulfure de zinc (ZnS). Les varistances ZnS ont une plage de tension de serrage relativement faible. Cela peut être un avantage dans certaines applications où vous devez protéger des composants très sensibles aux surtensions. Par exemple, dans certains équipements de mesure de précision, une varistance ZnS peut être utilisée pour garantir que même les petites pointes de tension soient rapidement supprimées.

Mais les varistances ZnS ont des limites en termes de capacité de gestion des surtensions. Ils ne peuvent pas gérer autant d'énergie que les MOV lors d'un seul événement de surtension. Ainsi, si vous faites face à une surtension à haute énergie comme un coup de foudre, une varistance ZnS n'est peut-être pas le meilleur choix.

Comparaison des performances

Examinons de plus près comment les MOV se comparent aux autres varistances en termes de performances.

Surtension - Capacité de traitement: Les MOV ont clairement le dessus ici. Comme je l’ai mentionné plus tôt, ils peuvent gérer de grandes quantités d’énergie en peu de temps. NotreDisques suppresseurs haute énergieen sont un excellent exemple. Ils sont conçus pour résister aux surtensions à haute énergie sans être endommagés. En revanche, les varistances SiC et ZnS ont des capacités de gestion des surtensions plus limitées, en particulier lorsqu'il s'agit de surtensions importantes et soudaines.

Tension de serrage: Les MOV peuvent fournir une tension de serrage relativement faible, ce qui est crucial pour la protection des composants sensibles. La tension de serrage est la tension à laquelle la varistance commence à conduire un courant important. Une tension de serrage plus faible signifie que les composants du circuit sont exposés à moins de surtensions. Alors que les varistances ZnS peuvent également avoir des tensions de serrage relativement faibles, les MOV offrent une gamme plus large de choix en termes de tensions nominales et de caractéristiques de serrage.

Temps de réponse: Les MOV ont un temps de réponse très rapide, souvent de l'ordre de la nanoseconde. C'est beaucoup plus rapide que certains autres types de varistances. Un temps de réponse rapide est essentiel pour se protéger contre les événements de surtension à augmentation rapide. Les varistances SiC et ZnS peuvent avoir des temps de réponse légèrement plus lents, ce qui peut constituer un inconvénient dans les applications où une protection en une fraction de seconde est nécessaire.

Coefficient de température: Les MOV ont un coefficient de température positif, ce qui signifie que leur résistance augmente légèrement avec la température. Cela peut effectivement être un avantage dans certains cas, car cela permet de limiter le flux de courant à des températures élevées. Les varistances SiC ont globalement de meilleures performances à haute température, mais elles peuvent également subir certains changements dans leurs caractéristiques électriques avec la température. Les varistances ZnS peuvent être plus sensibles aux changements de température que les MOV, ce qui peut affecter leur stabilité et leurs performances.

MOV de classe I

Si vous travaillez avec des applications à haute énergie, vous pourriez être intéressé par notreMOV de classe I. Les MOV de classe I sont conçus pour gérer les événements de surtension les plus graves, tels que les coups de foudre. Ils ont des tailles physiques plus grandes et peuvent dissiper plus d'énergie que les MOV standards. Leur construction est optimisée pour la protection contre les surtensions à haute énergie, ce qui en fait un excellent choix pour les systèmes de distribution d'énergie, les grands équipements industriels et autres applications haute tension.

Conclusion

Donc, pour résumer, les MOV sont un excellent choix complet pour la plupart des applications de varistances CA. Ils offrent une capacité de gestion des surtensions élevée, des temps de réponse rapides et une large gamme de tensions nominales. Cependant, en fonction de vos besoins spécifiques, d'autres types de varistances comme les varistances SiC et ZnS peuvent être plus adaptées. Pour les applications à haute température, les varistances SiC pourraient être la solution. Et pour protéger les composants extrêmement sensibles, les varistances ZnS pourraient constituer une meilleure option.

Si vous êtes à la recherche de varistances AC, je serai plus qu'heureux de vous aider à trouver le produit adapté à vos besoins. Que vous ayez besoin d'un MOV à haute énergie ou d'une varistance avec des caractéristiques de température ou de tension spécifiques, nous avons ce qu'il vous faut. Contactez-nous simplement pour une discussion détaillée sur votre candidature et nous pourrons travailler ensemble pour trouver la solution parfaite.

Références

1. Mark M. Makowski, « Varistors : un guide de sélection et d'application »
2. Tony van de Water, "Principes fondamentaux des circuits électroniques DC et AC"
3. William Stevenson, "Éléments d'analyse du système électrique"
