Quelles sont les méthodes de test pour un DC SPD?

En tant que fournisseur DC SPD (dispositif de protection contre le courant direct), je suis souvent interrogé sur les méthodes de test de ces composants cruciaux. Les SPD DC jouent un rôle essentiel dans la protection des systèmes électriques contre les surtensions de tension, ce qui peut endommager des équipements importants et perturber les opérations. Dans cet article de blog, je discuterai des différentes méthodes de test utilisées pour assurer la qualité et les performances des SPD DC.

1. Inspection visuelle

La première étape pour tester un DC SPD est une inspection visuelle. Cela implique de vérifier l'état physique de l'appareil pour tout signe de dommage, tels que des fissures, des brûlures ou des connexions en vrac. Un SPD endommagé peut ne pas fonctionner correctement et pourrait poser un risque de sécurité. Au cours de l'inspection visuelle, nous recherchons également un étiquetage approprié, y compris la tension, le courant et le niveau de protection notés. Ces informations sont essentielles pour s'assurer que le SPD convient à l'application prévue.

2. Test des paramètres électriques

2.1. Test de courant de fuite

Le courant de fuite est la petite quantité de courant qui traverse le SPD lorsqu'elle est dans un état normal et non surtension. Le courant de fuite excessif peut indiquer une installation SPD ou inappropriée défectueuse. Pour tester le courant de fuite, nous utilisons un testeur de courant de fuite. Le SPD est connecté à une source d'alimentation avec la tension CC nominale, et le testeur mesure le courant circulant à travers l'appareil. Le courant de fuite mesuré doit être dans les limites spécifiées fournies par le fabricant.

2.2. Test de niveau de protection de tension

Le niveau de protection de la tension est la tension maximale que le SPD permet de passer à l'équipement protégé pendant une surtension. Ce test est crucial pour déterminer l'efficacité du SPD dans la protection du système électrique. Nous utilisons un générateur de surtension pour simuler des surtensions de tension. Le générateur de surtension applique une forme d'onde de surtension spécifique (comme une onde de tension de 1,2 / 50 μs) au SPD à un niveau de test prédéfini. Un dispositif de mesure de tension est utilisé pour mesurer la tension à travers les bornes protégées du SPD. La tension mesurée doit être inférieure au niveau de protection de tension spécifié.

2.3. Test de capacité de courant de décharge

La capacité de courant de décharge d'un SPD est la quantité maximale de courant qu'elle peut décharger en toute sécurité pendant une vague sans être endommagée. Pour tester cela, nous utilisons un générateur de courant élevé pour appliquer une impulsion de courant à amplitude élevée (comme une onde de courant 8/20 μs) au SPD. L'amplitude actuelle est progressivement augmentée jusqu'à ce que le SPD atteigne sa capacité de courant de décharge maximale. Le SPD devrait être en mesure de résister à un certain nombre de ces impulsions de courant sans dégradation significative des performances.

3. Test thermique

Les SPD DC peuvent générer de la chaleur pendant le fonctionnement normal et surtout pendant les événements de surtension. Une chaleur excessive peut affecter les performances et la durée de vie du SPD. Des tests thermiques sont utilisés pour garantir que le SPD fonctionne dans une plage de température sûre. Nous utilisons des caméras d'imagerie thermique ou des capteurs de température pour surveiller la température du SPD pendant les tests. Le SPD est soumis à une série d'événements de surtension et la température est mesurée à différents points de l'appareil. L'augmentation de la température doit se situer dans les limites spécifiées par le fabricant.

4. tests environnementaux

4.1. Test de température et d'humidité

Les SPD DC peuvent être installés dans diverses conditions environnementales, y compris des environnements à haute température et à humidité élevée. Les tests de température et d'humidité sont utilisés pour évaluer les performances du SPD dans ces conditions. Le SPD est placé dans une chambre climatique, où la température et l'humidité peuvent être contrôlées. Le dispositif est soumis à une série de cycles de température et d'humidité, et ses paramètres électriques sont mesurés à différents points pendant les cycles. Le SPD doit maintenir ses performances dans les limites spécifiées tout au long des tests.

4.2. Test de vibration et de choc

Dans certaines applications, DC SPDS peut être exposé à des vibrations et aux chocs. Les tests de vibration et de choc sont utilisés pour garantir que le SPD peut résister à ces contraintes mécaniques sans être endommagés. Le SPD est monté sur une table de vibration ou un testeur de choc. L'appareil est soumis à des fréquences de vibration et à des amplitudes spécifiques ou à des impulsions de choc selon les normes pertinentes. Après les tests, le SPD est inspecté visuellement et ses paramètres électriques sont mesurés pour s'assurer qu'il fonctionne toujours correctement.

5. Test de compatibilité

Les SPD DC sont souvent utilisés en conjonction avec d'autres composants électriques, tels que les panneaux solaires, les batteries et les onduleurs. Les tests de compatibilité sont utilisés pour garantir que le SPD n'interfère pas avec le fonctionnement normal de ces composants et vice versa. Nous connectons le SPD à un circuit de test qui inclut les autres composants et simulons les conditions de fonctionnement normales. Les paramètres électriques de tous les composants sont surveillés pour s'assurer qu'il n'y a pas d'interactions défavorables.

Notre gamme de produits

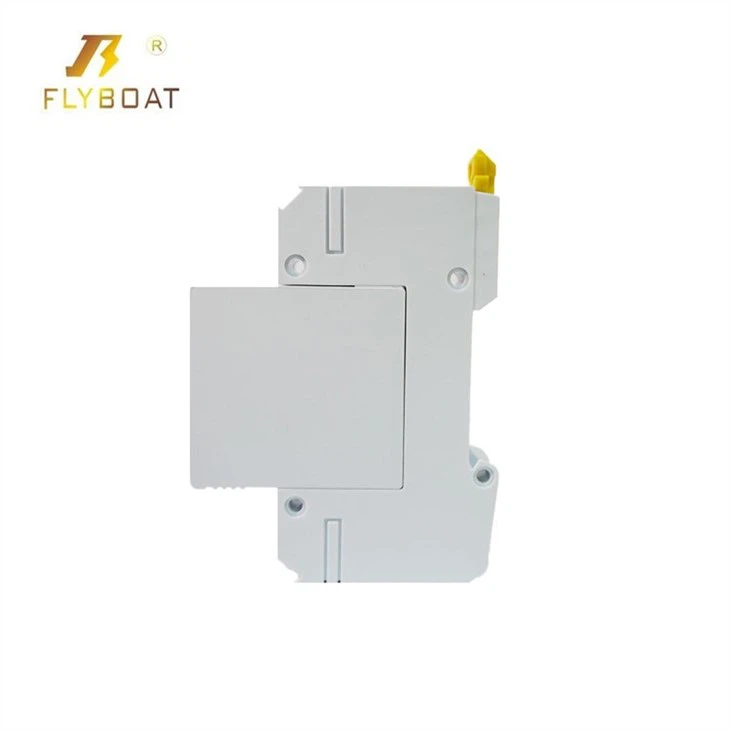

Nous offrons une large gamme de SPD DC adaptés à différentes applications. Pour les systèmes de signal, nous avonsSystèmes de signal des protecteurs de surtensionqui offrent une protection fiable contre les surtensions de tension. NotreDC MOV pour le système PVest spécialement conçu pour les systèmes photovoltaïques, offrant une protection des performances élevées pour les panneaux solaires. Et pour les systèmes solaires avec une note de 1000v, notreSystème solaire 1000vLes SPD sont le choix idéal.

Conclusion

Tester DC SPDS est un processus complet qui implique plusieurs méthodes pour assurer leur qualité, leur performance et leur sécurité. En effectuant ces tests, nous pouvons fournir à nos clients des produits fiables et de haute qualité. Si vous avez besoin de DC SPD pour vos systèmes électriques, nous vous invitons à nous contacter pour plus d'informations et à discuter de vos exigences spécifiques. Notre équipe d'experts est prête à vous aider à sélectionner les SPD les plus appropriés pour vos applications et à assurer un processus d'approvisionnement en douceur.

Références

1. IEC 61643 - 311: Dispositifs de protection contre les surtensions à faible tension - Partie 311: Dispositifs de protection des surtensions connectés aux systèmes de courant direct - Exigences et tests.
2. UL 1449: Norme pour les dispositifs de protection des surtensions.
