Comment calculer la tension de serrage des varistances à disque nu ?

Salut! En tant que fournisseur de varistances à disque nu, on me demande souvent comment calculer la tension de serrage de ces composants petits mais cruciaux. J'ai donc pensé écrire ce blog pour partager quelques idées sur ce sujet.

Tout d’abord, comprenons rapidement ce qu’est une varistance à disque nu. Une varistance à disque nu est un type de résistance dépendant de la tension. Sa résistance change considérablement avec la tension appliquée. Ces varistances sont largement utilisées dans diverses applications, comme les dispositifs de protection contre les surtensions (SPD). Vous pouvez consulterVaristance MOV pour Spdpour en savoir plus sur leur utilisation dans les SPD.

Désormais, la tension de serrage est un paramètre extrêmement important pour les varistances. C'est la tension à laquelle la varistance se « serrera » lorsqu'une surtension se produit. En d’autres termes, lorsqu’il y a une augmentation soudaine de la tension, la varistance entre en jeu et limite la tension à ses bornes à un certain niveau, qui est la tension de serrage.

Quelques facteurs affectent la tension de serrage des varistances à disque nu. L'un des principaux facteurs est le courant circulant dans la varistance. La relation entre le courant et la tension de serrage n'est pas linéaire. Habituellement, à mesure que le courant augmente, la tension de serrage augmente également.

Pour calculer la tension de serrage, nous nous appuyons souvent sur la courbe caractéristique tension-courant de la varistance. Cette courbe est fournie par le constructeur dans la fiche technique. La fiche technique est comme une bible pour les ingénieurs travaillant avec des varistances. Il contient toutes les informations essentielles sur la varistance, y compris ses caractéristiques électriques.

Disons que nous avons une varistance à disque nu et que nous connaissons le courant qui la traversera lors d'une surtension. Nous pouvons ensuite utiliser la courbe caractéristique tension-courant pour trouver la tension de serrage correspondante. Par exemple, si la courbe montre qu'à un courant de 100 A, la tension de serrage est de 400 V, alors nous savons que lorsque 100 A traverse la varistance, elle fixera la tension à environ 400 V.

Une autre façon d’estimer la tension de serrage consiste à utiliser des formules empiriques. Cependant, ces formules sont des approximations et sont basées sur le comportement typique d'une varistance. Une formule courante est Vc = V1mA * K, où Vc est la tension de serrage, V1mA est la tension aux bornes de la varistance lorsqu'un courant de 1 mA la traverse (cette valeur est également indiquée dans la fiche technique) et K est un coefficient qui dépend du niveau de courant et du type de varistance.

La valeur de K peut varier en fonction de l'application spécifique et de la conception de la varistance. Pour les surtensions à faible courant, K peut être proche de 1, mais pour les surtensions à courant élevé, K peut être considérablement plus grand.

Parlons maintenant des différents types de varistances à disque nu et de la façon dont leurs calculs de tension de serrage peuvent différer. Nous avonsVaristors à disque carré en oxyde métallique. Ces varistances sont constituées de matériaux à base d'oxyde métallique et possèdent des propriétés électriques uniques.

Le calcul de la tension de serrage pour les varistances à disque carré en oxyde métallique est similaire à la méthode générale que j'ai mentionnée plus tôt. Mais en raison de leur matériau et de leur structure spécifiques, leurs courbes caractéristiques tension-courant peuvent présenter quelques différences par rapport aux autres types de varistances. Par exemple, ils peuvent avoir une courbe plus raide à des niveaux de courant élevés, ce qui signifie que la tension de serrage augmente plus rapidement avec l'augmentation du courant.

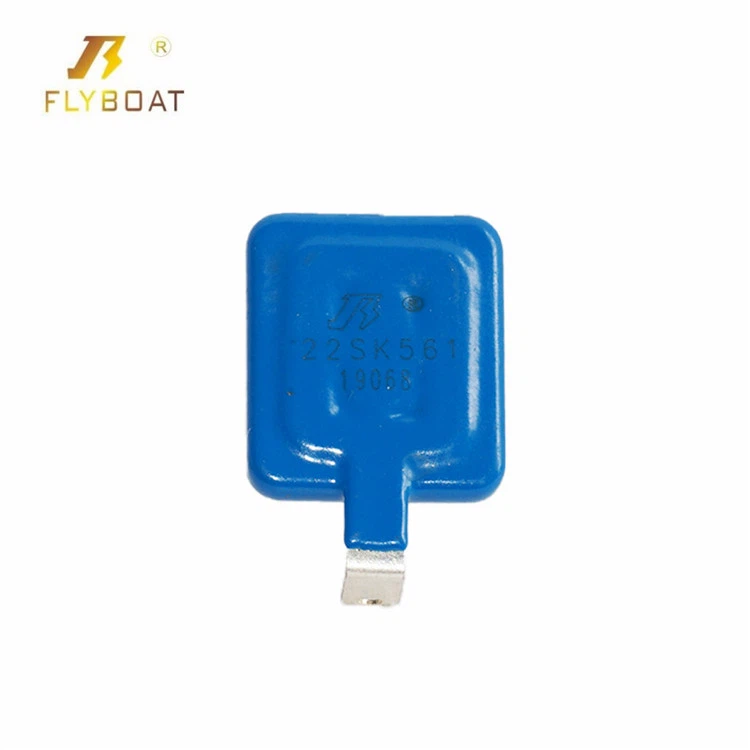

Puis il y aMOV de classe I. Les MOV de classe I sont conçus pour les applications de surtension à haute énergie. Lors du calcul de la tension de serrage pour les MOV de classe I, nous devons prendre en compte leur capacité à gérer de grandes quantités d'énergie. La fiche technique des MOV de classe I contient généralement des informations plus détaillées sur leurs performances sous des surtensions à haute énergie.

Dans certains cas, nous devrons peut-être également prendre en compte l’effet de la température sur la tension de serrage. Les varistances sont sensibles aux changements de température. À mesure que la température augmente, la résistance de la varistance peut changer, ce qui affecte à son tour la tension de serrage. La plupart des fiches techniques fournissent des informations sur le coefficient de température de la varistance, qui peuvent être utilisées pour compenser l'effet de la température dans le calcul de la tension de serrage.

Lors de la conception d'un circuit avec des varistances à disque nu, il est important de calculer avec précision la tension de serrage. Si la tension de serrage est trop élevée, elle risque de ne pas fournir une protection suffisante aux appareils connectés. D'un autre côté, si la tension de serrage est trop faible, la varistance peut conduire trop de courant dans des conditions de fonctionnement normales, ce qui peut entraîner une défaillance prématurée.

Alors, comment pouvez-vous vous assurer que vous obtenez la bonne tension de serrage pour votre application ? Eh bien, tout d’abord, choisissez la bonne varistance. Regardez attentivement la fiche technique et assurez-vous que les spécifications de la varistance correspondent à vos besoins. Si vous n'êtes pas sûr, vous pouvez toujours contacter le fournisseur.

En tant que fournisseur de varistances à disque nu, je suis toujours là pour vous aider. Nous disposons d'une équipe d'experts qui peuvent vous aider à choisir la bonne varistance et à calculer la tension de serrage pour votre application spécifique. Que vous travailliez sur un projet à petite échelle ou sur une application industrielle à grande échelle, nous pouvons vous fournir les bonnes solutions.

Si vous êtes intéressé par l'achat de varistances à disque nu ou si vous avez besoin de plus d'informations sur les calculs de tension de serrage, n'hésitez pas à nous contacter. Nous pouvons avoir une discussion détaillée sur vos besoins et vous aider à trouver les meilleures varistances pour votre projet.

En conclusion, le calcul de la tension de serrage des varistances à disque nu implique de comprendre la courbe caractéristique tension-courant de la varistance, en tenant compte de facteurs tels que le niveau de courant, la température et le type de varistance. Avec les bonnes connaissances et l’aide de la fiche technique, vous pouvez calculer avec précision la tension de serrage et assurer une protection adéquate de vos circuits électriques.

Références

• Fiches techniques du fabricant des varistances à disque nu
• Manuels d'ingénierie électrique sur les applications de protection contre les surtensions et de varistances
