Comment les modules de protection contre les surtensions protègent-ils contre les surtensions induites par la foudre dans les câbles ?

Les surtensions induites par la foudre dans les câbles constituent une menace importante pour les systèmes électriques et électroniques, pouvant potentiellement causer des dommages aux équipements, des pertes de données et même des pannes du système. En tant que fournisseur de confiance de modules de protection contre les surtensions, nous comprenons le rôle essentiel que jouent ces dispositifs dans la protection contre de telles surtensions. Dans cet article de blog, nous examinerons les mécanismes par lesquels les modules de protection contre les surtensions protègent les câbles des surtensions induites par la foudre, explorerons les différents types de modules disponibles et soulignerons l'importance d'une installation et d'une maintenance appropriées.

Comprendre les surtensions induites par la foudre

La foudre est un phénomène naturel puissant qui peut générer des tensions et des courants extrêmement élevés. Lorsqu'un coup de foudre se produit à proximité d'un câble, il peut provoquer une surtension dans le câble par induction électromagnétique. Cette surtension peut se propager le long du câble et atteindre les équipements électriques et électroniques connectés, endommageant ainsi les composants sensibles.

Les surtensions induites par la foudre peuvent être classées en deux types principaux : directes et indirectes. Les surtensions directes se produisent lorsqu'un coup de foudre frappe directement un câble ou une structure connectée, tandis que les surtensions indirectes sont provoquées par les champs électromagnétiques générés par un coup de foudre à proximité. Les surtensions indirectes sont plus fréquentes et peuvent néanmoins causer des dommages importants aux équipements.

Comment fonctionnent les modules de protection contre les surtensions

Les modules de protection contre les surtensions sont conçus pour détourner et dissiper l'énergie excédentaire des surtensions induites par la foudre, protégeant ainsi l'équipement connecté contre les dommages. Ces modules fonctionnent en fournissant un chemin à faible impédance permettant au courant de surtension de circuler vers le sol, contournant l'équipement sensible.

Il existe plusieurs types de modules de protection contre les surtensions, chacun avec son propre principe de fonctionnement et sa propre application. Les types les plus courants comprennent :

• Varistors à oxyde métallique (MOV): Les MOV sont le type de dispositif de protection contre les surtensions le plus largement utilisé. Ils sont constitués d'un matériau céramique présentant une caractéristique de résistance non linéaire. Lorsque la tension aux bornes du MOV dépasse un certain seuil, sa résistance diminue considérablement, permettant au courant de surtension de le traverser. Une fois la surtension passée, le MOV revient à son état de haute résistance.
• Tubes à décharge gazeuse (GDT): Les GDT sont un autre type de dispositif de protection contre les surtensions qui utilise un tube rempli de gaz pour conduire le courant de surtension. Lorsque la tension aux bornes du GDT dépasse un certain seuil, le gaz à l’intérieur du tube s’ionise, créant un chemin conducteur pour le passage du courant de surtension. Les GDT sont généralement utilisés dans les applications où des courants de pointe élevés doivent être gérés.
• Dispositifs de protection contre les surtensions à thyristors (TSPD): Les TSPD sont des dispositifs de protection contre les surtensions à base de semi-conducteurs qui offrent des temps de réponse rapides et des capacités de gestion des courants de surtension élevées. Ils fonctionnent en déclenchant un thyristor lorsque la tension aux bornes de l'appareil dépasse un certain seuil, permettant au courant de surtension de le traverser. Les TSPD sont couramment utilisés dans les applications où une protection à haute vitesse est requise.

Types de modules de protection contre les surtensions

En tant que fournisseur de modules de protection contre les surtensions, nous proposons une large gamme de produits pour répondre aux divers besoins de nos clients. Certains des types de modules populaires que nous proposons incluent :

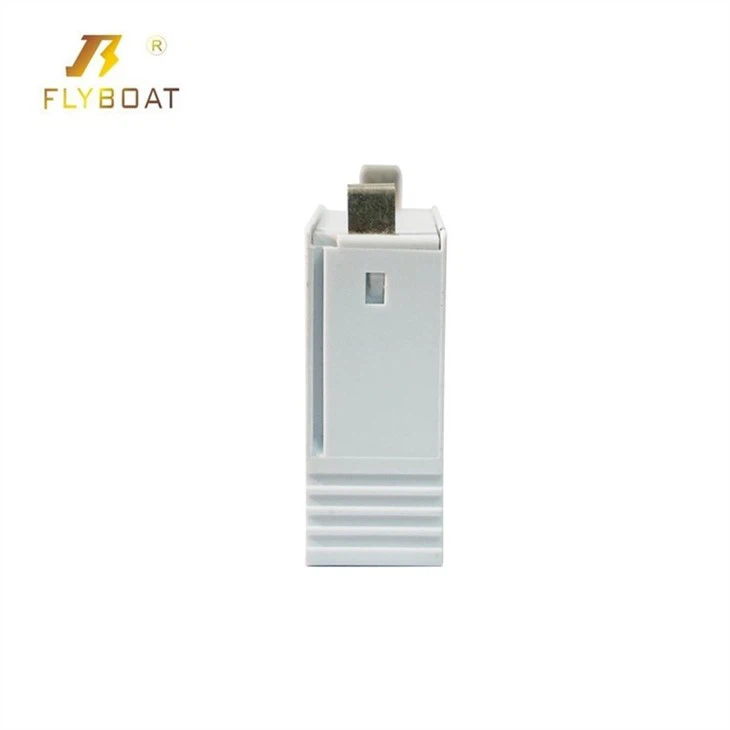

• Parafoudre enfichable: Les parafoudres enfichables sont faciles à installer et à remplacer, ce qui en fait une option pratique pour protéger des appareils individuels ou des petits systèmes. Ils sont généralement utilisés dans des applications telles que les télécommunications, les centres de données et les systèmes de contrôle industriel.
• Dispositif de protection contre les surtensions intégré: Les dispositifs de protection contre les surtensions embarqués sont conçus pour être intégrés directement dans les cartes de circuits imprimés (PCB), offrant ainsi une protection au niveau des composants. Ils sont couramment utilisés dans des applications telles que l’électronique grand public, l’électronique automobile et les dispositifs médicaux.
• Module de remplacement de surtension: Les modules de remplacement de surtension sont utilisés pour remplacer les dispositifs de protection contre les surtensions endommagés ou usés. Ils sont disponibles dans une variété de configurations et de classifications pour garantir la compatibilité avec différents systèmes.

Importance d’une installation et d’un entretien appropriés

Une installation et une maintenance appropriées des modules de protection contre les surtensions sont essentielles pour garantir leur efficacité et leur fiabilité. Voici quelques considérations clés :

• Emplacement d'installation: Les modules de protection contre les surtensions doivent être installés aussi près que possible de l'équipement qu'ils protègent afin de minimiser la longueur du câble entre le module et l'équipement. Cela contribue à réduire l'inductance du câble et à améliorer les performances de protection contre les surtensions.
• Mise à la terre: Les modules de protection contre les surtensions doivent être correctement mis à la terre pour fournir un chemin à faible impédance permettant au courant de surtension de circuler vers la terre. Le conducteur de terre doit être aussi court et droit que possible pour minimiser la résistance et l'inductance.
• Inspection et tests réguliers: Les modules de protection contre les surtensions doivent être inspectés et testés régulièrement pour garantir leur bon fonctionnement. Cela inclut la vérification des dommages physiques, la mesure du courant de fuite et le test du temps de réponse.
• Remplacement: Les modules de protection contre les surtensions ont une durée de vie limitée et peuvent devoir être remplacés périodiquement. Il est important de suivre les recommandations du fabricant concernant les intervalles de remplacement afin de garantir une protection continue.

Conclusion

Les surtensions induites par la foudre dans les câbles peuvent causer des dommages importants aux systèmes électriques et électroniques. Les modules de protection contre les surtensions jouent un rôle essentiel dans la protection de ces systèmes en détournant et en dissipant l'excès d'énergie des surtensions. En tant que fournisseur de modules de protection contre les surtensions, nous proposons une large gamme de produits pour répondre aux divers besoins de nos clients. En comprenant le fonctionnement de ces modules, en choisissant le type de module adapté à votre application et en garantissant une installation et une maintenance appropriées, vous pouvez protéger votre équipement contre les surtensions induites par la foudre et minimiser le risque de temps d'arrêt et de réparations coûteuses.

Si vous souhaitez en savoir plus sur nos modules de protection contre les surtensions ou si vous souhaitez discuter de vos besoins spécifiques, n'hésitez pas à nous contacter. Notre équipe d'experts est prête à vous aider à trouver la meilleure solution pour vos besoins en matière de protection contre les surtensions.
